كيفية تثبيت مصباح LED المسطح

كيفية تثبيت مصباح LED المسطح

ضوء لوحة السقف LED

نظرًا لأن مصابيح السقف اللوحية LED يمكن أن تخفف من البيئة وتحدثها ، فهي بديل شائع جدًا وممتاز لتركيبات الإضاءة القديمة. غالبية الأماكن ، بما في ذلك قاعات المؤتمرات والمطاعم والمكاتب والمستشفيات والمدارس والممرات والردهات ، اختر لوحة مصابيح.

كيف يتم بعد ذلك تركيب أضواء لوحة السقف؟ نريد أن نقدم أربع طرق لتركيب المصابيح اللوحية. هناك أربعة أنواع من مصابيح السقف LED: مدمجة ، وغائرة ، وثابتة ، ومعلقة.يرجى مراجعة مجموعة الألواح المسطحة LED.

نصيحة أو تحذير في حالة حدوث صدمة كهربائية أو ارتفاع قبل الفحص أو التركيب أو الإزالة ، افصل الكهرباء.
تغليف التأريض الكهربائي بشكل صحيح قائمة من الحريق راقب جميع اللوائح البلدية و NEC.
استخدم فقط موصلات الإدخال / الإخراج التي لها سلك معتمد من UL أو IEC.
الحد الأدنى للحجم: 18 AWG (0. 75 ملم 2).

يرجى اتباع التعليمات خطوة بخطوة حتى تتمكن من توصيل مصباح اللوحة المسطحة بالكامل.

بنيت مع1. قم بإزالة السحابات المميزة من الزوايا الأربع للوحة. -2 قم بتأمين السحابات الأربعة بعد وضع الزنبركات. -3 قم بعمل فتحة مربعة أصغر بمقدار 10 ملم من لوحة الصمام في السقف. قم بتوصيل مشغل الصمام بمصدر طاقة التيار المتردد. يجب دفع الينابيع المرتفعة للوحة إلى تجويف السقف. الانتهاء من التثبيت.

راحة1. قم بتوصيل سلك لوحة LED بالجانب DC الخاص بمشغل LED. ضع السائق على مؤخرة اللوحة. قم بإزالة لوحة الشبكة من السقف 4. حرك لوحة LED في مصفوفة السقف. 5. قم بتدوير اللوحة بحيث تناسب شبكة السقف بسهولة. 6. ضع لوحة LED بحيث تكون موازية لشبكة السقف. تحقق من أن اللوحة موضوعة بالتساوي داخل شبكة السقف على شكل حرف T. قم بإنزال بلاط السقف بجوار شريط LED. 9. قم بتوصيل مشغل LED بمصدر طاقة التيار المتردد. 10. قم بتثبيت مصباح لوحة UL LED عن طريق استبدال لوحة السقف.

1. قم بإزالة الفيلم الواقي من اللوحة وإزالته من العبوة والحقيبة 2. ارفع مشبك التثبيت من حدود اللوحة .3. قم بتدوير طرف مشبك التثبيت 4. أدخل اللوحة في الشبكة العلوية .5. تأكد من تثبيت المشابك بإحكام في T-BAR (الرئيسي / نقطة الإنطلاق المتقاطعة). 6. خلع غطاء صندوق القيادة. 7. اترك فتحة الصدمة مفتوحة. 8. ضع السلك داخل صندوق المحرك. -9 قم بتوصيل مشغل LED للوحة غير القابلة للتعتيم بالكهرباء الرئيسية للتيار المتردد. قم بتوصيل مشغل LED للوحة 0-10 القابلة للتعتيم على شكل V بكهرباء التيار المتردد و 0-10 كابل خافت.
11. أعد غطاء المحرك. 12- كامل.

معلق1. ثبت سطح التعليق بالسقف عن طريق إدخال قوابس الطاقة في السقف. قم بإزالة السحابات المميزة من الزوايا الأربع للوحة.
3. برغي تثبيت لوحة دعم لوحة LED في مكانها. 4. قم بتوصيل سلك التعليق الخاص بلوحة LED باستخدام البراغي. 5. اضبط طول كابل التعليق على القيمة المقصودة. برغي تثبيت السقف في سلك التعليق 7. انتبه إلى الفواصل المقترحة لتركيبات السقف 8. قم بتثبيت اللوحة بالسقف وقم بإجراء أي تغييرات ضرورية للارتفاع والزاوية في اللحظة الأخيرة. قم بتوصيل مشغل LED بمصدر طاقة التيار المتردد.

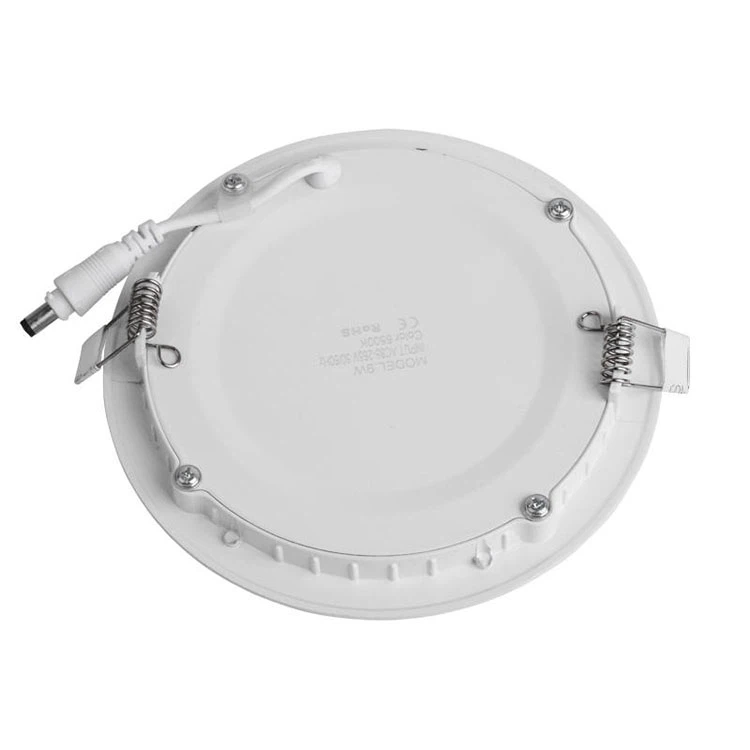

لوحة مسطحة أدى أضواء وعاء

ميزة:

● المصابيح النحيفة مقاس {0}} بوصة تستخدم الجيل الجديد من رقائق LED مع لومن أعلى وطاقة أقل.

● 1050LM تستهلك 18 وات ، أي ما يعادل 110 وات من المصباح المتوهج ، مما يوفر لك ما يصل إلى 88 بالمائة من تكاليف الطاقة.

● عدسة LED بلورية لمقاومة التوهج والخدش.
● استخدم مشبك الزنبرك لتثبيته في السقف. خالية من المتاعب ، يمكن إكمال التثبيت في دقائق.

● لا يتطلب سوى مساحات سقف صغيرة تصل إلى 2 بوصة ، تناسب الأسقف المختلفة.

تخصيص:
