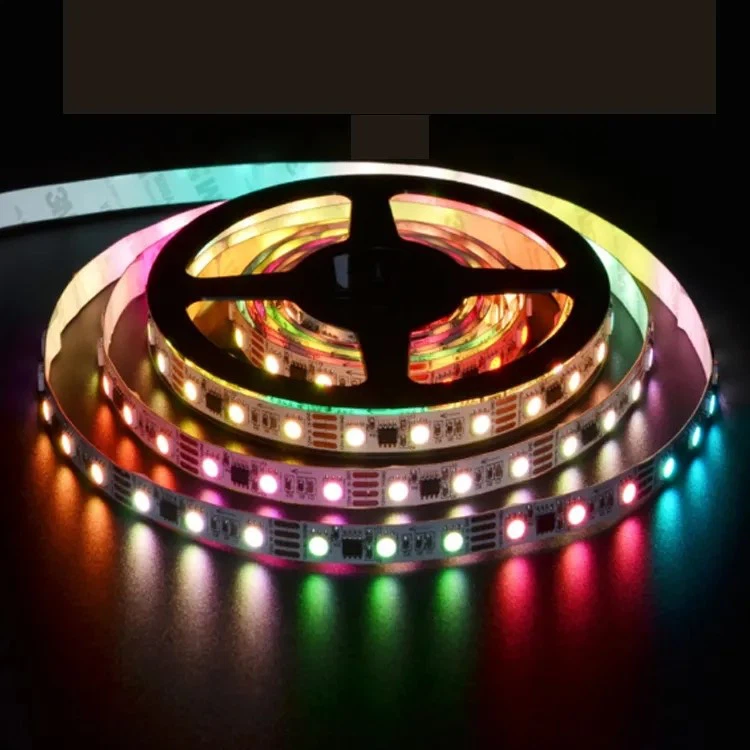

أصبحت شرائط LED RGB خيارًا مفضلًا لحلول الإضاءة نظرًا لقدرتها على التخصيص حسب تفضيلات الشخص ولوحة الألوان الواسعة الخاصة بها. ومع ذلك، يواجه العديد من الأفراد صعوبات عند محاولة توصيل شرائط LED RGB الخاصة بهم بدون وحدة تحكم. ستوفر لك هذه المقالة دليلاً شاملاً لعملية توصيل شريط LED RGB بدون وحدة تحكم.
من المهم أن ندرك أن عدد خيارات الألوان المتاحة سيكون محدودًا عند توصيل شريط LED بدون وحدة تحكم. ستتمكن من تنشيط جميع مصابيح LED في نفس الوقت، أو قد تتمكن من تنشيط ألوان فردية، وفقًا لتكوين الأسلاك.
الخطوة 1: قم بتجميع الموارد الخاصة بك
المواد التالية مطلوبة لتوصيل شريط RGB LED الخاص بك دون وحدة تحكم:
- مصدر الطاقة (يفضل مصدر طاقة 12 فولت تيار مستمر) - شريط LED RGB
- منظفات الأسلاك
- شريط كهربائي
- مكواة لحام ولحام
-- أنابيب الانكماش الحراري (اختياري)
الخطوة 2: تأكد من متطلبات الجهد والتيار لشريط LED RGB الخاص بك.
من المهم التأكد من مواصفات الجهد والتيار لشريط LED RGB الخاص بك قبل المتابعة. تعمل غالبية شرائط LED RGB بجهد 12 فولت تيار مستمر؛ ومع ذلك، من المهم التحقق من مواصفات الشركة المصنعة لضمان التوافق مع مصدر الطاقة الخاص بك. علاوة على ذلك، من الضروري التأكد من تصنيف التيار لشريط LED الخاص بك لضمان أن مصدر الطاقة الخاص بك يمكنه توفير تيار كافٍ لتشغيل مصابيح LED.
الخطوة 3: قم بقص خيط LED إلى الطول المطلوب.
اقطع شريط LED بالطول المطلوب باستخدام قاطع أسلاك أو مقص مدبب. احرص على قص الشريط على طول خط القطع المحدد فقط لمنع أي ضرر للوحة الدائرة أو مصابيح LED.
الخطوة 4: حدد تكوين الأسلاك لشريط LED RGB الخاص بك.
تم تجهيز أغلب شرائط LED RGB بأربعة موصلات، موصل واحد لكل من بلورات LED الحمراء والخضراء والزرقاء، بالإضافة إلى سلك أرضي مشترك. راجع مواصفات الشركة المصنعة أو افحص الشريط بدقة لتحديد كل سلك من أجل التأكد من تكوين الأسلاك لشريط LED الخاص بك.
الخطوة 5: قم بتوصيل شريط LED بالأسلاك باستخدام اللحام.
قم بلحام كل سلك باللوحة المقابلة على لوحة الدائرة باستخدام مكواة اللحام واللحام. لمنع حدوث أي تلامس عرضي أو تلف للوحة الدائرة، تأكد من تأمين كل اتصال بشريط كهربائي أو أنبوب انكماش حراري.
الخطوة 6: توصيل مصدر الطاقة.
أخيرًا، قم بتوصيل شريط LED بمصدر الطاقة باستخدام سلك التأريض المشترك وسلك واحد أو أكثر من الأسلاك الملونة. على سبيل المثال، لتنشيط مصابيح LED الزرقاء، يمكنك توصيل السلك الأزرق بالطرف الموجب لمصدر الطاقة وسلك التأريض المشترك بالطرف السالب. من ناحية أخرى، من الممكن تنشيط جميع مصابيح LED في وقت واحد عن طريق توصيل مصدر الطاقة بجميع الكابلات الثلاثة الملونة.
على الرغم من أن خيارات الألوان لشريط LED RGB محدودة بسبب عدم وجود وحدة تحكم، إلا أنه يعد بديلاً عمليًا لتكوينات الإضاءة البسيطة ويمكن إنجازه باستخدام أدوات ومواد أساسية. في وقت قصير، يمكنك تجربة الإضاءة المخصصة من خلال توصيل شريط LED الخاص بك بشكل فعال واتباع الخطوات التالية.
